Oficjalna premiera urządzenia, które pozwala chodzić osobom sparaliżowanym, będzie miała miejsce podczas otwarcia piłkarskich mistrzostw świata Mundial 2014 na stadionie w São Paulo.

Młody mężczyzna „ubrany” w egzoszkielet wstanie z wózka i spróbuje przy użyciu własnych myśli kopnąć piłkę. Jeśli mu się uda, będzie to przełomowy moment w historii medycyny. Ten supernowoczesny sprzęt jest od niedawna dostępny także w Polsce.

Egzoszkielet skonstruowany został przez międzynarodowy zespół naukowców uczestniczących w projekcie Walk Again (Znów chodzę). Zespół pod kierunkiem dr. Miguela Nicolelisa, brazylijskiego neurologa z Duke University, pracował nad konstrukcją przez ponad dekadę. Kilka lat temu uczony wykazał, że małpy są w stanie kontrolować ruchy sztucznych ramion komputerowego awatara, korzystając jedynie z aktywności własnego mózgu. Po tym odkryciu neurolog rozpoczął badania na ludziach.

Cuda technologii 3D

Od listopada ubiegłego roku dziewięcioro pacjentów w wieku od 20 do 40 lat trenuje w laboratorium w Sčo Paulo, wykorzystując egzoszkielet. Troje zostanie wyznaczonych do udziału w ceremonii otwarcia mistrzostw. Po treningach w symulatorze czterej pacjenci otrzymali egzoszkielety, by wykonać swój pierwszy krok. Jeden z nich ma dodatkowy trening — musi siłą myśli kopnąć piłkę. Nie wiadomo, czy uda się zrealizować ten pomysł, bo może zabraknąć czasu na doszlifowanie umiejętności, a raczej nikt nie zdecyduje się ryzykować porażki, na którą będzie patrzeć cały świat.

W odczytywaniu myśli pacjenta pomaga specjalny czepek zawierający elektrody odbierające impulsy elektryczne, które powstają dzięki aktywności mózgu. Czepek zbiera fale mózgowe i tłumaczy je na język komputerowy. Komputer jest umieszczony w plecaku egzoszkieletu (bateria pozwala na dwie godziny użytkowania), odczytane sygnały z mózgu komputer przesyła do nóg „robota”, każąc im się poruszać. „Kluczem są czujniki wbudowane w robota, które umożliwiają wyczuwanie przez niego powierzchni” — tłumaczył BBC dr Gordon Cheng z Politechniki w Monachium. Czujniki sprawdzają mnóstwo danych, w tym temperaturę oraz wibracje, i przesyłają je do komputera na plecach — centrum zarządzania szkieletem.

„Kiedy egzoszkielet zaczyna się poruszać, sygnał jest transmitowany do elektronicznego wibratora na ramieniu pacjenta. Przy dłuższym ćwiczeniu z egzoszkieletem mózg zaczyna wiązać ze sobą poruszanie nogami i wibrację na ramieniu. Pacjent odnosi wrażenie, że czuje swoje nogi. Mózg bardzo łatwo daje się oszukać, bo lubi czymś wypełniać pustkę” — wyjaśnia dr Nicolelis.

Poszczególne elementy szkieletu zostały stworzone przez różne firmy. Do jego budowy użyto wielu części wydrukowanych w technologii 3D, wykorzystując materiały przypominające bardzo mocny plastik; niektóre są twardsze niż metal i bardzo lekkie, inne są wykonane z aluminium.

Pomysł zaprezentowania egzo-szkieletu podczas mundialu ma przeciwników, którzy twierdzą, że dokonanie tego na oczach świata może dać mylne wrażenie, że „robot” będzie już niedługo powszechnie dostępny. A tak nie jest — to dopiero początek rozwoju na razie kosmicznie drogiej technologii.

Testowany przez polskich pacjentów

Egzoszkielet można stosować w leczeniu urazów powypadkowych, niedowładów, przy stwardnieniu rozsianym i u pacjentów po udarze. Mocowana na zewnątrz ciała powłoka wzmacnia siłę mięśni. Urządzenie pozwala także osobom z przerwanym rdzeniem kręgowym ćwiczyć w oczekiwaniu na moment, w którym będzie możliwe zrekonstruowanie uszkodzonego kręgosłupa.

Od niedawna ten nowoczesny sprzęt mogą testować też polscy pacjenci. „Dla kogoś, kto od kilkunastu lat porusza się na wózku i według dotychczasowej wiedzy medycznej nie ma najmniejszych szans ponownie chodzić na własnych nogach, to cud. Kilkuletni syn jednego z pacjentów, kiedy zobaczył pierwszy raz w życiu swojego tatę stojącego na nogach, krzyknął: „Tato, jaki ty jesteś wysoki!” — opowiada o zastosowaniu urządzenia Krzysztof Cygoń z firmy Technomex, która jako pierwsza w Polsce wprowadziła do swojej oferty egzoszkielet.

Pacjenci, którzy w Gliwicach testują pancerz wspomagany EKSO, podkreślają płynność ruchów i uczucie naturalnego, odruchowego stawiania kroków. „Osobie poruszającej się długo na wózku trening w egzoszkielecie dostarcza bardzo wielu doznań: poprawia krążenie, pionizuje, polepsza kondycję psychiczną. Po godzinie chodzenia pacjenci odczuwają zmęczenie” — mówi Krzysztof Cygoń.

Urządzenie jest bardzo drogie (pełna wersja egzoszkieletu to koszt ok. 580 tys. zł), jednak możliwości, jakie oferuje: niesymetryczne wspomaganie kończyn, łatwość dopasowania do osoby rehabilitowanej, cztery różne tryby pracy i możliwość pracy z pacjentami po przerwaniu rdzenia do wysokości C4 włącznie, sprawiły, że zainteresowanie nim jest ogromne. Egzoszkielet jest dostępny jedynie w szpitalach, ośrodkach rehabilitacyjnych i terapeutycznych. Producent zaleca zresztą, by ze względu na bezpieczeństwo używać go wyłącznie pod nadzorem, ale w różnych krajach zdarzają się już pojedyncze przypadki indywidualnych zakupów egzoszkieletu i używania go na co dzień pod kontrolą np. kogoś z rodziny.

W Polsce obecnie są dostępne dwa egzoszkielety EKSO: testowali je pacjenci w Reptach, obecnie w Dąbkach. Od 29 maja rozpoczyna się bezpłatny dla szpitali projekt EKSO, w ramach którego egzo-szkielet będzie „wędrował” po wiodących placówkach neurologicznych w Polsce. W każdej spędzi tydzień.

2

Zobacz galerię

Zakres wspomagania
Tryby pracy unikatowego urządzenia

Egzoszkielet umożliwia:
- niesymetryczne wspomaganie kończyn (tryb Variable Assist) — w zależności od potrzeb pacjenta urządzenie może z różną siłą wspomagać nogi (np. lewa — 50 proc. mocy, prawa 10 proc. mocy) i może to być dobierane jako wartość stała lub korygowana;
- łatwe dopasowanie do pacjenta — w czasie poniżej 5 minut można dopasować go do kolejnego pacjenta;
- cztery różne tryby pracy, w zależności od możliwości pacjenta;
- pracę z pacjentami po przerwaniu rdzenia do wysokości C4 włącznie.



Pochodzi z USA
Inspirujące zlecenia dla wojska

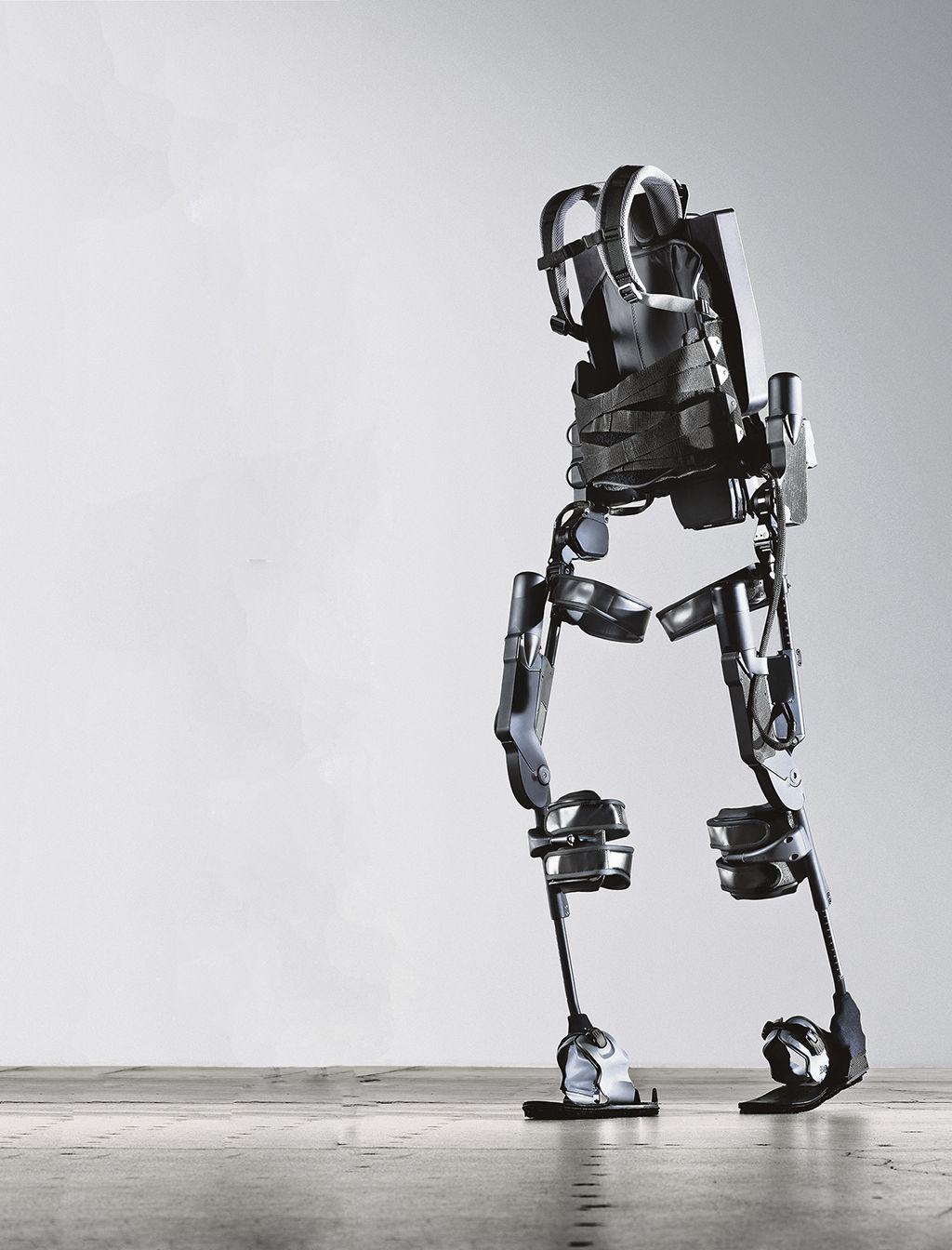

Egzoszkielet EKSO GT został zaprojektowany przez amerykańską firmę EKSO Bionics w roku 2005. Urządzenie powstało w wyniku prac prowadzonych dla wojska. W 2008 roku stworzono system HULC (Human Universal Load Carrier) będący rozwinięciem konstrukcji znanej wcześniej jako ExoHiker — egzoszkieletu pozwalającego przenosić ciężary do ok. 100 kg po różnego rodzaju terenie.

W 2010 roku powstał system eLEGS, tj. egzoszkielet rehabilitacyjny przeznaczony dla pacjentów wózkowych. W lutym 2012 roku do Hospital Craig w Englewood w stanie Kolorado dostarczono pierwszy komercyjny produkt EKSO.
Do końca 2012 roku wszystkie egzoszkielety pokonały w sumie ponad 1 mln kroków, do dzisiaj „przeszły” już ponad 6 mln kroków.
